各種フィン

アルミ、銅、ステンレス、チタン、黄銅など幅広い材質に対応

フィンとは、熱交換を行うためのラジエーター表面のようになっている薄い板の部分です。当社では独自の技術で、大手メーカーでは難しい多様なニーズに応えた、オーダーメイドの熱交換器部品の製造に対応しています。
アルミや銅はもちろん、ステンレスチタン、黄銅などご要望の材質でフィンの製造が可能です。設計から製造まで自社一貫対応で確かな製品を提供いたします。オリジナルフィンの製造は特機工業にお任せください。

フィンパターン一覧

	フィン幅	使用パイプ	パイプピッチ	材質
T-100 千鳥型	100	15.88m/mφ	50×50	アルミ A1050P H24またはH22 板厚0.2t 銅 C1100R 1/4H C1220R 1/4H 板厚0.2t

	フィン幅	使用パイプ	パイプピッチ	材質
TH-100 並列型	100	15.88m/mφ	50×50	アルミ A1050P H24またはH22 板厚0.2t 銅 C1100R 1/4H C1220R 1/4H 板厚0.2t

	フィン幅	使用パイプ	パイプピッチ	材質
T-80 千鳥型	80	15.88m/mφ	38×40	アルミ A1050P H24またはH22 板厚0.2t 銅 C1100R 1/4H 板厚0.2t

	フィン幅	使用パイプ	パイプピッチ	材質
T-76 千鳥型	76	15.88m/mφ	38×38	アルミ A1050P H26 板厚0.28t 銅 C1100R 1/4H C1220R 1/4H 板厚0.2t

	フィン幅	使用パイプ	パイプピッチ	材質
TH-76 並列型	76	15.88m/mφ	38×38	アルミ A1050P H26 板厚0.28t 銅 C1100R 1/4H C1220R 1/4H 板厚0.2t

	フィン幅	使用パイプ	パイプピッチ	材質
T-65 千鳥型	65	15.88m/mφ	38×33	アルミ A1050P H24またはH22 板厚0.2t 銅 C1100R 1/4H 板厚0.2t

	フィン幅	使用パイプ	パイプピッチ	材質
T-44 千鳥型	44	9.53m/mφ	25.4×22	アルミ A1050P H24またはH22 板厚0.2t 銅 C1100R 1/4H 板厚0.2t

	フィン幅	使用パイプ	パイプピッチ	材質
TS-76 千鳥型	76	16m/mφ	38×38	ステンレス SUS304 BA材板厚0.2t ＊SUS304L・SUS316・SUS316Lにも対応

	フィン幅	使用パイプ	パイプピッチ	材質
TS-65 千鳥型（16.0m/mφ用）	65	16m/mφ	38×33	ステンレス SUS304 BA材板厚0.2t ＊SUS304L・SUS316・SUS316Lにも対応

	フィン幅	使用パイプ	パイプピッチ	材質
TS-65 千鳥型（12.7m/mφ用）	65	12.7m/mφ	38×33	ステンレス SUS304 BA材板厚0.2t ＊SUS304L・SUS316・SUS316Lにも対応

	フィン幅	使用パイプ	パイプピッチ	材質
TS-44 千鳥型	44	9.53m/mφ	25.4×22	ステンレス SUS304 BA材板厚0.2t ＊SUS304L・SUS316・SUS316Lにも対応

圧入製品

特機工業オリジナルの差込機を使用して各種圧入製品を製造しております。パイプの材質は銅管・ステンレス管・鉄管に対応、フィンの材質はアルミ・銅・ステンレスに対応しております。最大有効長は4,950㎜まで、フィンピッチ(2.2mm以上、0.1mm間隔)で制作可能です。

製造事例

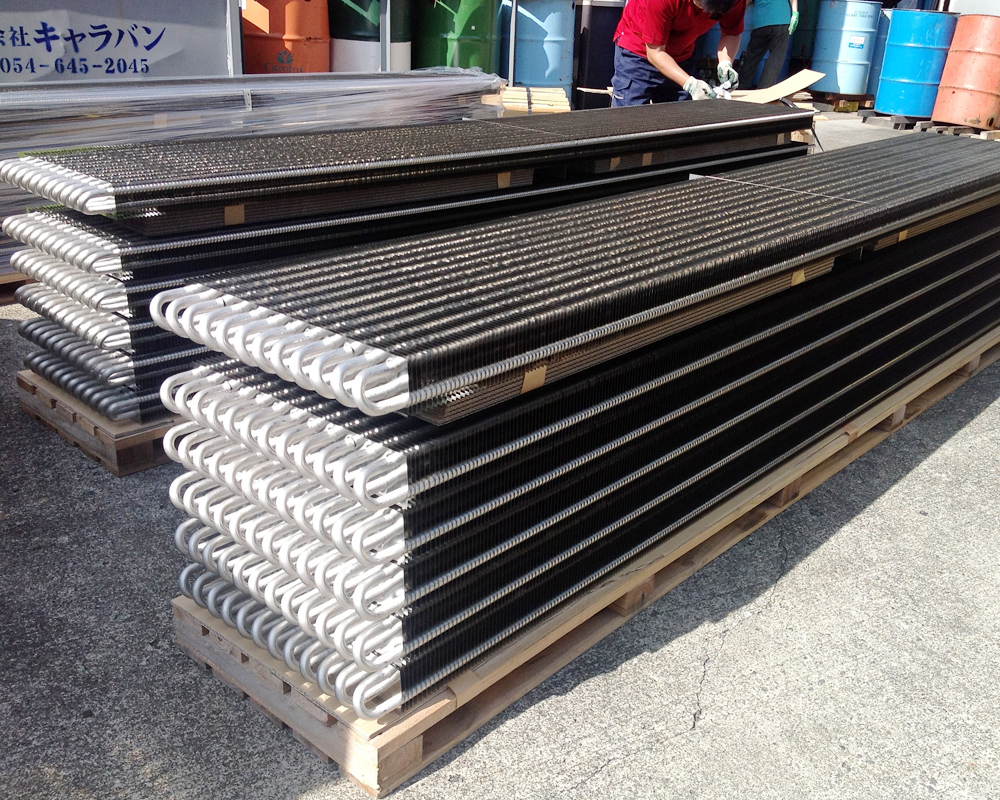

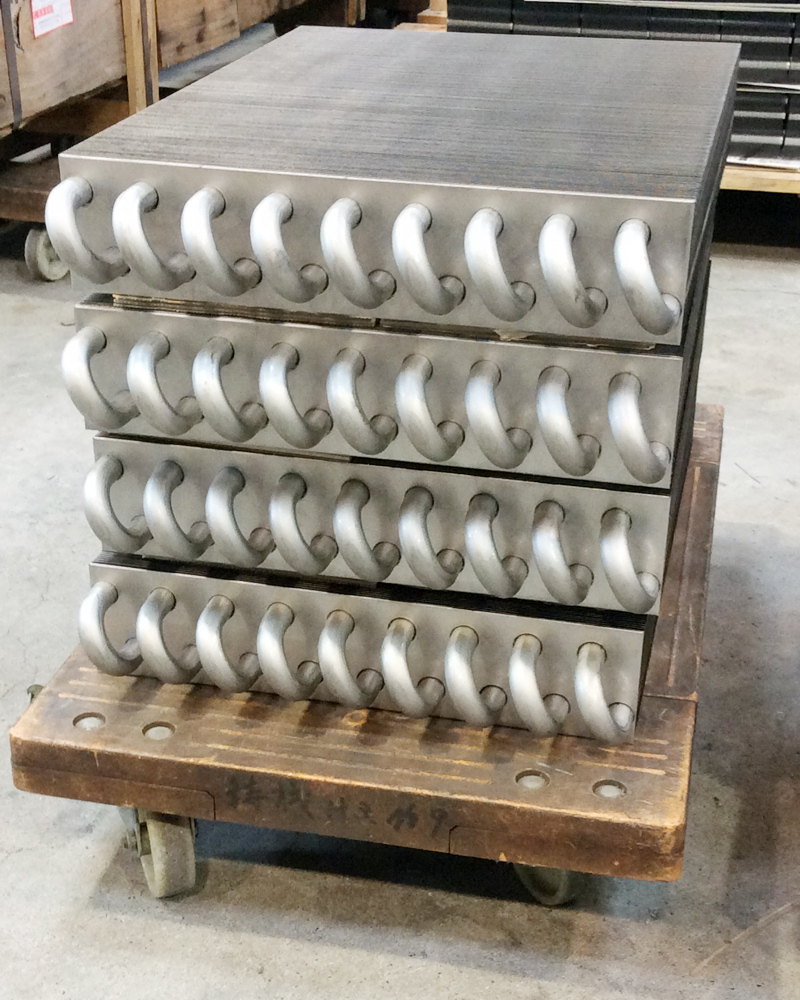

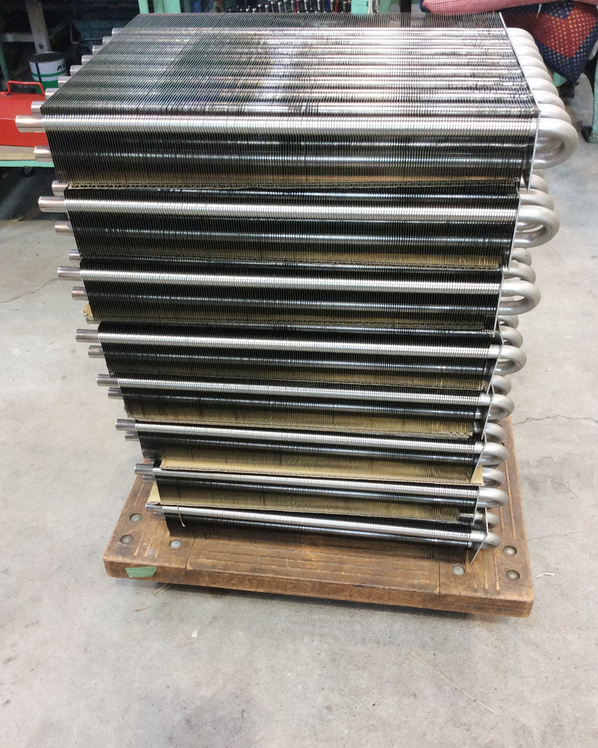

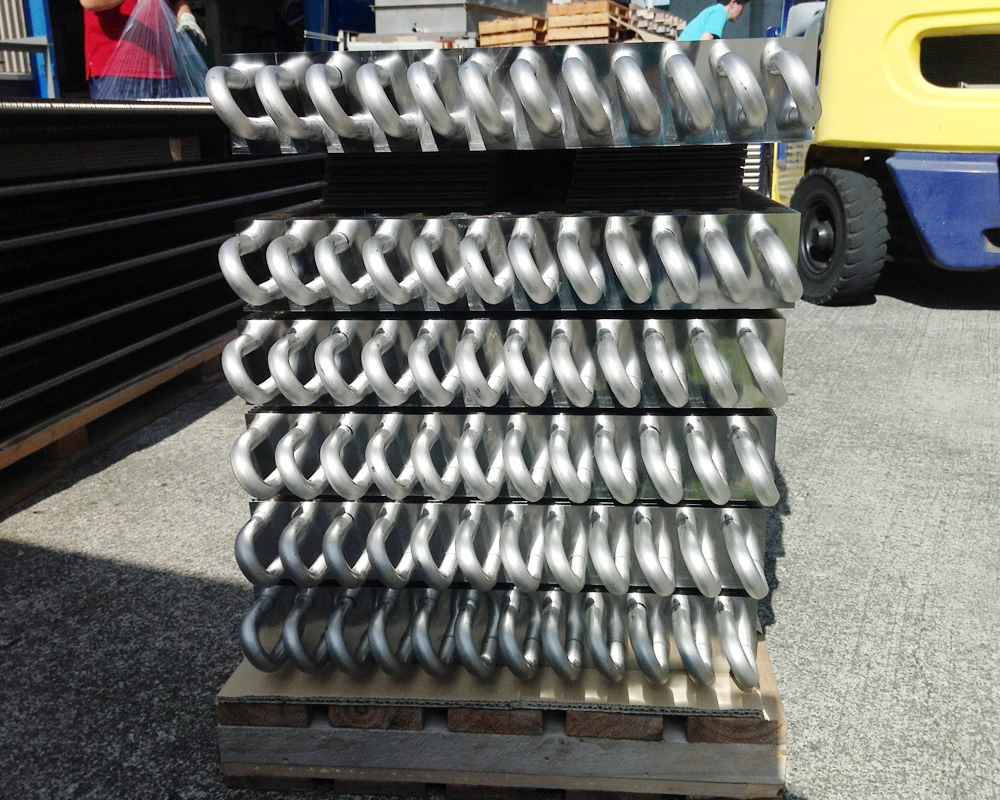

ヘアピン仕様
ヘアピン仕様
ヘアピン仕様
ヘアピン仕様

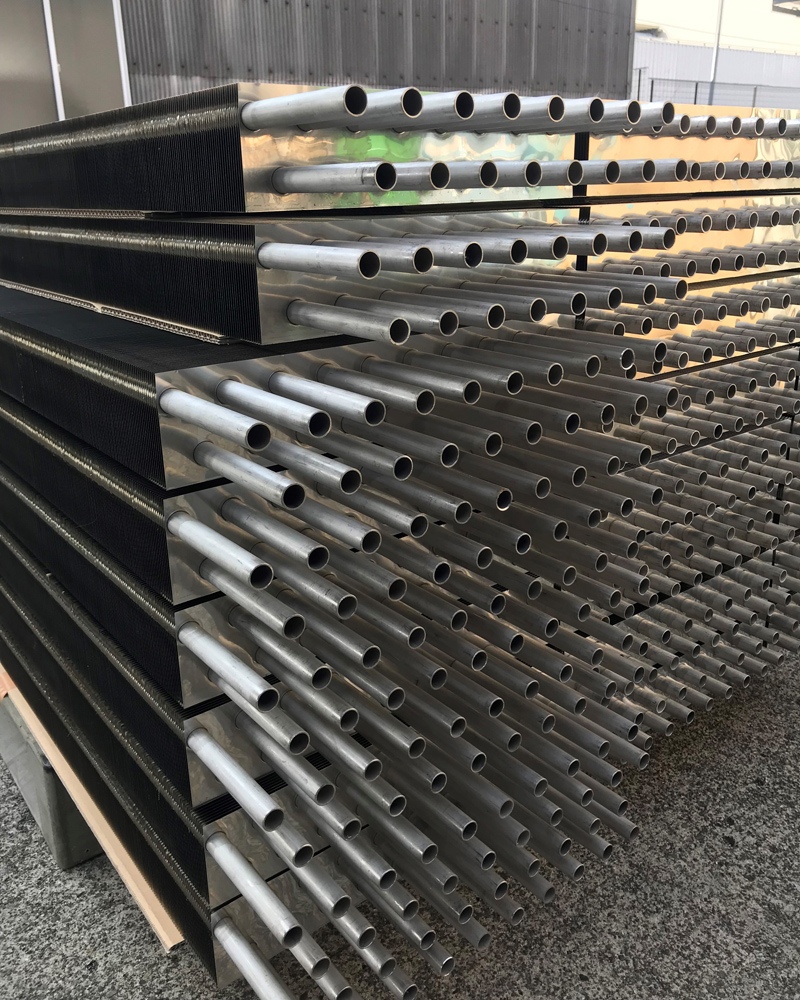

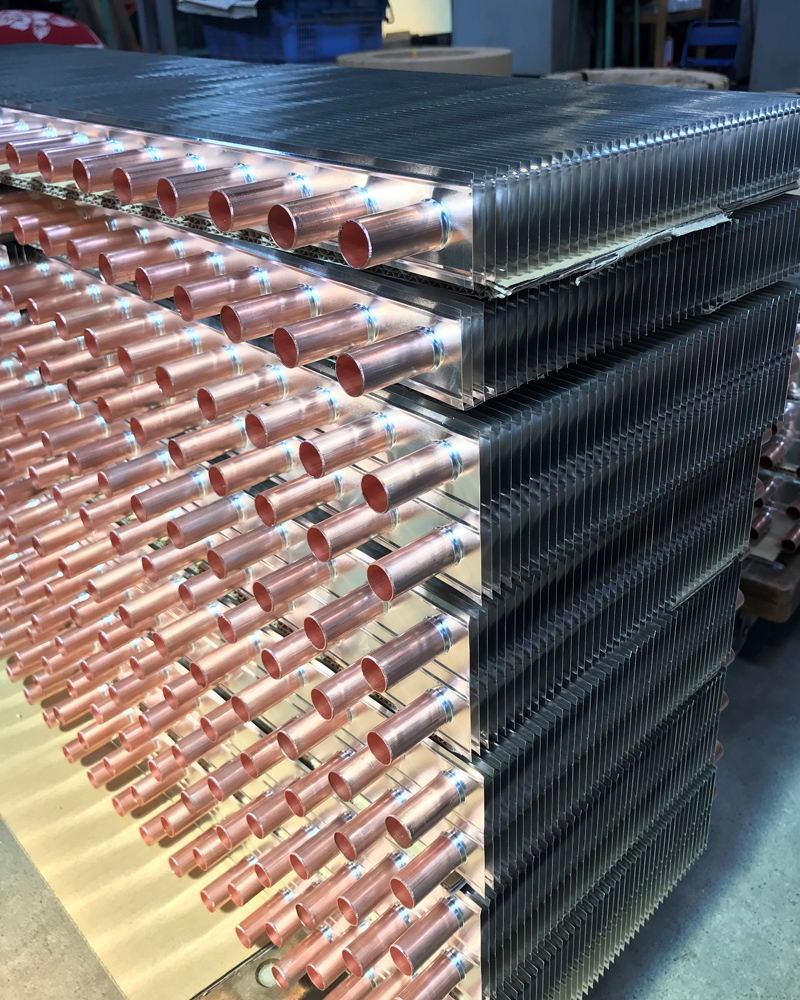

直管仕様
直管仕様
直管仕様

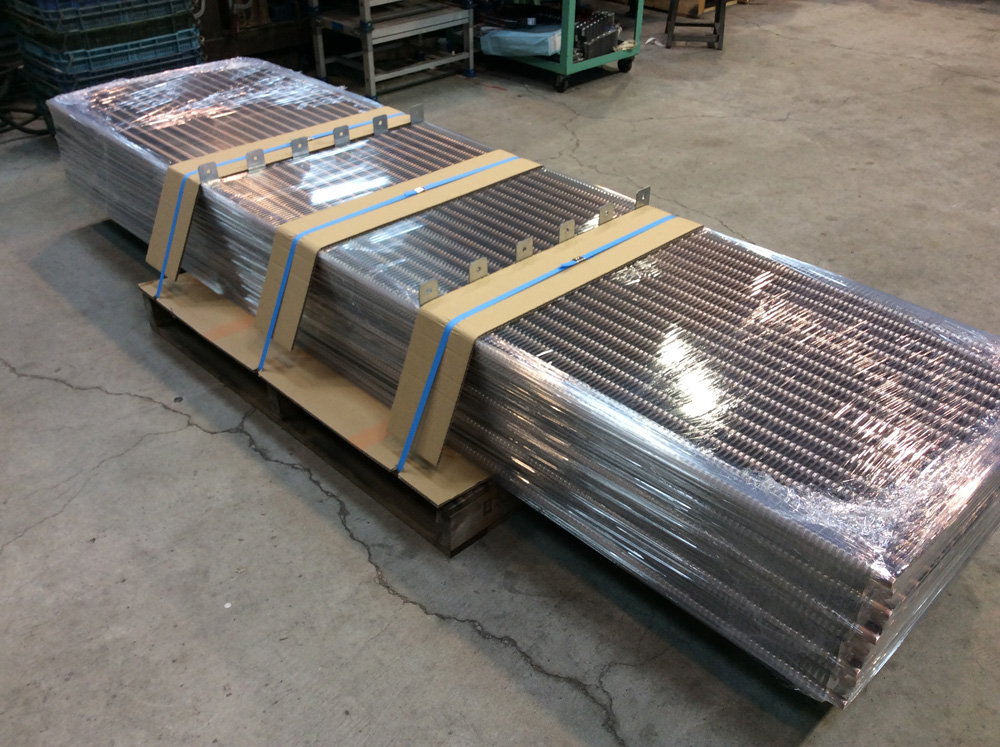

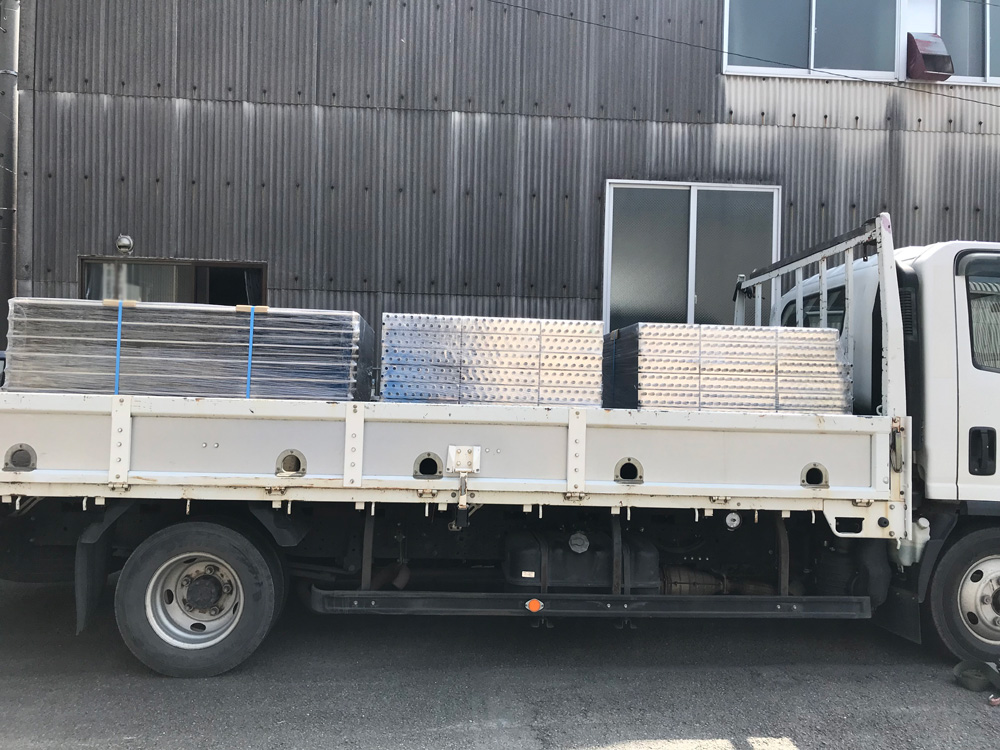

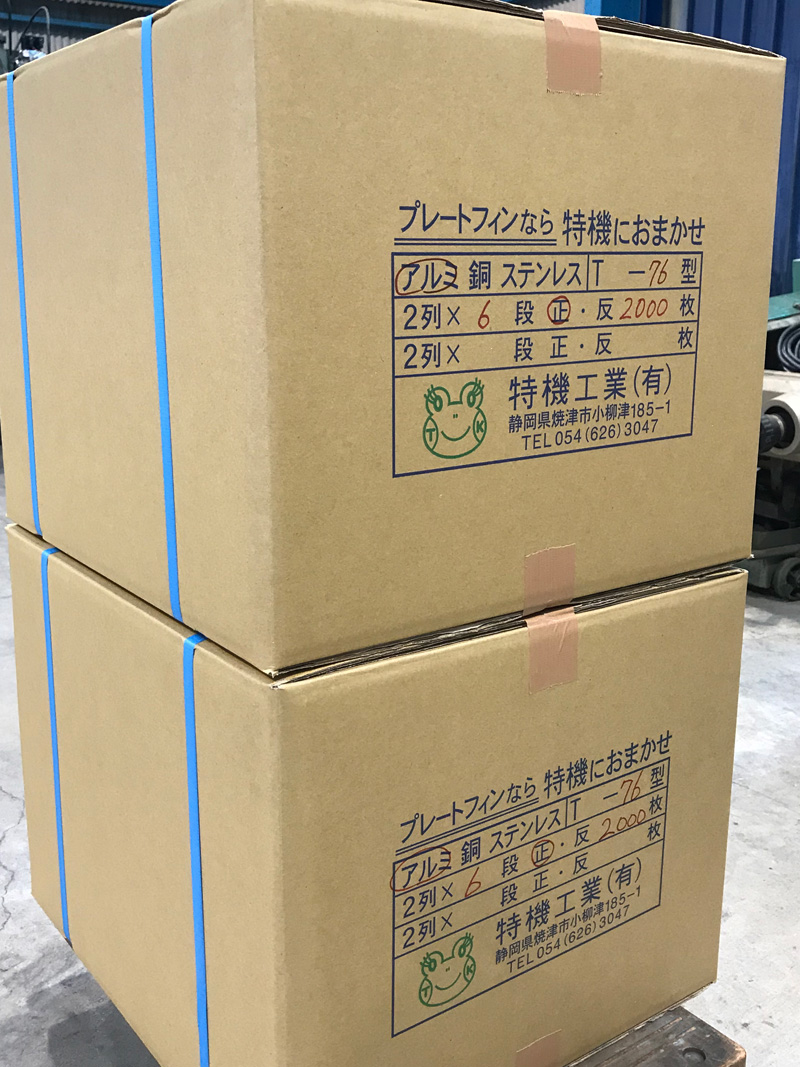

各種フィン及び圧入製品の出荷例
